Адаптер CANswitch для Combiloader

Для чего используется адаптер CANswitch Combiloader?

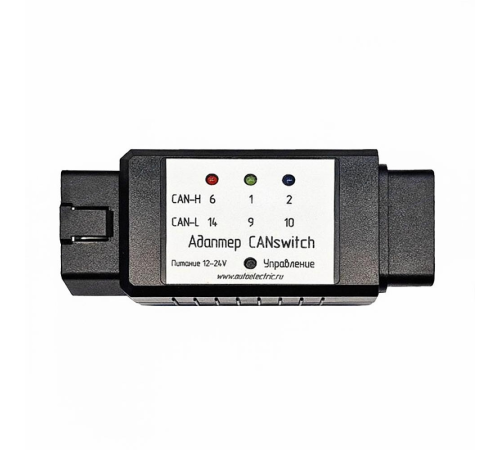

Адаптер CANswitch в связке с загрузчиком Combiloader используется для чтении и записи прошивок и калибровок в блоки управления грузовых автомобилей. Например, такие ЭБУ как Bosch EDC17CV44/45, Bosch MD1CC878/WISE13, Weichai WISE13H, EQ EDC17CV45, Bosch MD1CC878/WISE13, Bosch MD1CE100/868 и другие. Применяется в случае необходимости использования различных CAN шин. Возможные варианты CAN-H/CAN-L  6/14, 1/9, 2/10 контактов разъема OBD.

Внимание! При неправильной подача питания Адаптера CANswitch может быть выведен из строя. А также может быть испорчен Ваш адаптер OBD-2. Питание осуществляется от диагностического разъема OBD автомобиля и должно находиться  в диапазоне напряжений бортовой сети от 12 до 24 вольта.

Органы управления и индикации:

• кнопка "Управление" служит для переключения между CAN линиями/ Через 2 секунды после переключения происходит запоминание выбранной пары. При отключении питания и подаче его снова включается ранее выбранная пара;
• индикатор красного цвета указывает на подключенную пару CAN-H/CAN-L 6/14 контактов разъема OBD;
• зеленый цвета - CAN-H/CAN-L 1/9 контактов разъема OBD;
• индикатор синего цвета - CAN-H/CAN-L 2/10 контактов разъема OBD.

Подключение адаптера:

• подключение адаптера осуществляется к разъему OBD-2 программатора и диагностическому разъему автомобиля;
• в адаптере CANswitch линии питания, K-line (7) и L-line (15) транслируются от входа на выход, обеспечивая питание подключенного диагностического оборудования и прямое прохождение линий K-line и L-line;
• девайс не имеет привязки к конкретному программному обеспечению и может работать с любым программатором ЭБУ;
• в схемотехнику встроен терминальный резистор 120 Ом, который подключается только к выбранной паре CAN-H/CAN-L.
