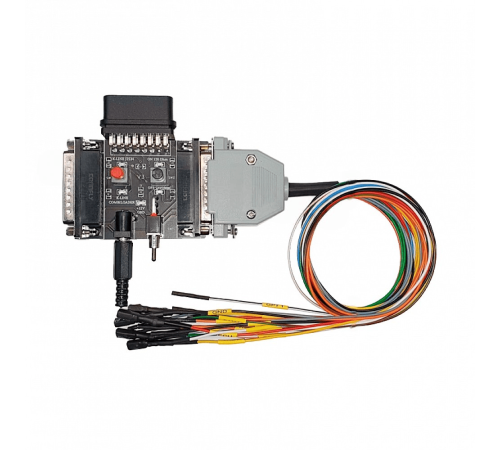

Универсальный кабель и плата с колодкой OBD2 (Dialink) для Combiloader v.3

Комплект универсальной платы с кабелем для Combiloader

предназначен для подключения ПАК Загрузчика Combiloader к различным ЭБУ "на столе" без использования специализированных колодок.

Данный кабель работает по K-Line, CAN + GPT. На плате установлен OBD2 разъем с отключаемым питанием, предназначенный для подключения устройств, работающих по J2534 (DiaLink, Сканматик 2 PRO).

На плате имеются:

• разъем для подключения загрузчика Combiloader;
• разъем OBD2 для подключения адаптера DiaLink или J2534 устройства;
• выключатель питания адаптера DiaLink, о подаче питания на адаптер сигнализирует красный светодиод “+12V OBD”;
• переключатель для подключения терминального резистора 120 Ом на линии CAN, с светодиодами сигнализирующими положение резистор подключен или отключен;
• переключатель выбора K-Line с адаптера Combiloader или с OBD2 разъема, со светодиодами, сигнализирующими выбранный адаптер;
• разъем подачи общего питания +12В (размер разъема питания 5.5x2.1мм).

Распиновка универсального кабеля:

• красный - ЭБУ: К30/+12В (VECU);
• желтый - ЭБУ: К15/Зажигание (VKEY);
• оранжевый - ЭБУ: К30Р/Питание после гл.реле (K30P);
• серый - ЭБУ: Управление гл.реле (Упр ГР);
• синий - ЭБУ: K-Line (K-line);
• зеленый - ЭБУ: Разрешение программирования (PRG);
• белый/черный - ЭБУ: GPT1 (GPT1);
• белый/красный - ЭБУ: GPT2 (GPT2);
• зеленый/красный - ЭБУ: CAN-L (CAN-L);
• белый - ЭБУ: CAN-H (CAN-H).
