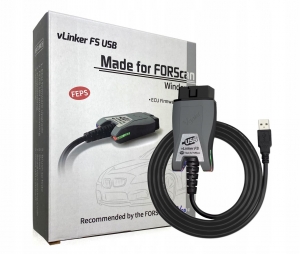

VGATE VLINKER FS FORScan для диагностики ФОРД и МАЗДА
VLINKER FS и программное обеспечение FORScan
VLINKER FS адаптер полностью на 100% совместим с программным обеспечением FORScan. Данная информация подтверждается на официальном сайте разработчиками вышеуказанной программы.
Работа осуществляется по шинам MC и HS Can и позволяет производить не только диагностические процедуры и поиск ошибок, а также позволяет изменять параметры автомобилей ФОРД и Мазда, Mercury и Lincoln. Это означает что доступны функции кодирования и программирования электрических блоков управления.
Автосканер подходит для автомобилей Mazda, Ford, Mercury, Lincoln, выпускаемых с 1996 года и ориентировочно по 2021 годы. Для работы с маркой Mazda, производимой до 2000 года возможно потребуется специальный переходник 17 pin.
Более новые модели, от 2021 года и новее, имеют обновленные диагностические протоколы (например, CAN FD) и VGATE VLINKER FS с FORScan в работе с ними будет иметь не полный функционал.
Интерфейс VLINKER FS с FORSCAN
Главная отличительная черта автосканера заключается в том, что переключение между MS и HS Can шинами реализовано в автоматическом режиме и одновременно, что открывает доступ ко всем функциям приложения FORScan. При переключении в ручном режиме, в таких приборах как ELM327, возможности будут поскромнее.
Подключение к автомобилю осуществляется с помощью стандартного диагностического разъема OBD 2 и в некоторых случаях при помощи специальных переходников. Например, переходник Mazda 17 pin. К персональному компьютеру подключается через USB порт.
Подходит для автомобилей с сетью, имеющей напряжение 12 В, а также и для бортовых сетей с напряжением 24 В.
Схемотехника адаптера для диагностики
Сканер для диагностики имеет процессор 32 битный MIC3322 с поддержкой набора ST команд, также установлен FT230XQ чип. Все вышеперечисленное позволяет достигать максимальной скорости при передаче данных до 12 Мбит/с со средним значением отклика на выполнение команд в 1мс. Примечание, скорости даже выше, чем у оригинального ElS27.
Также адаптер для диагностики авто Vlinker имеет особенность в части автоматического перехода в режим ожидания. Это означает то, что девайс можно оставлять в диагностическом разъеме авто и он самостоятельно переходит в режим сна и не потребляет энергию от аккумулятора. Пример из опыта покупателя. Авто было оснащено мультимедиа на платформе Android и имела USB порт. Покупатель установил приложение FORScan и подключил адаптер за приборной панелью. И тем самым имел постоянный доступ к функции диагностики авто с помощью бортового планшета.
Поддержка сигнала (используется в FORD) программирования FEPS 18V (18V на 13 контакте OBD2) - используется для перепрошивки старых ЭБУ Ford, выпускаемых до 2011 года. vLinker FS - один из немногих адаптер из семейства ELM327, который поддерживает работу с данным сигналом.
