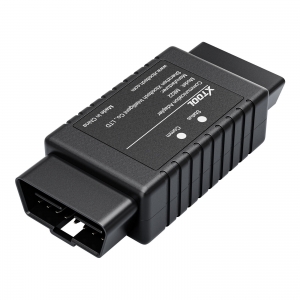

Xtool M822 Toyota AKL
Совместимость с XTOOL X100 PAD2/3, D8, D8 BT, D9, D9 PRO, A80/A80 PRO/A80 PRO Master, X100 MAX,
Необходимые приборы KC100/KC501+KS-1
Поддержка автомобилей: 2014~2019 Toyota Levin/Corolla/RAV4/Prado/Land Cruiser/Camry/ Highlander/Reiz/Sienna/Hiace/Hilux/Crown Kluger/Aygo with IMMO box F3-F4-K6-S6.
* Примечание: Это не совместимо с американскими моделями с ключами с чип-лезвием “H”. Для этих моделей, пожалуйста, используйте функцию сброса IMMO, которая поддерживается на X100PAD3 / X100PAD Elite / X100MAX.
Метод подключения
Подключиться через OBD:
1. Подключите KC100/KC501 к устройству через USB и подготовьте KS-
2. Подключите устройство (или коробку VCI) с адаптером M822 с помощью основного кабеля.
3. Подключите кабель Toyota к автомобилю, используя порт OBD.
4. Вытащите аккумуляторный зажим с автомобиля и используйте зажим для аккумулятора, чтобы подключить кабель к аккумулятору.
5. Выньте предохранитель из коробки предохранителя, затем подключите к нему кабель.
6. Найдите мужской порт 12 В постоянного тока из кабеля Toyota и подключите его к женскому порту DC 12 В от основного кабеля.
*Примечание. Для разных моделей метод подключения может быть не одинаковым. Иногда необходим расширенный кабель, и предохранитель может быть другим. Пожалуйста, проверьте таблетки xtool для получения подробной схемы подключения при подключении к транспортному средству и Fusebox.
Подключение через bench:
1. Подключите KC100/KC501 к устройству через USB и подготовьте KS-1
2. Подключите иммобилайзер к кабелю Toyota Bench.
3. Подключите основной кабель и кабель Toyota Cable с помощью адаптера M822.
4. Подключите адаптер 12 В постоянного тока к основному кабелю.
