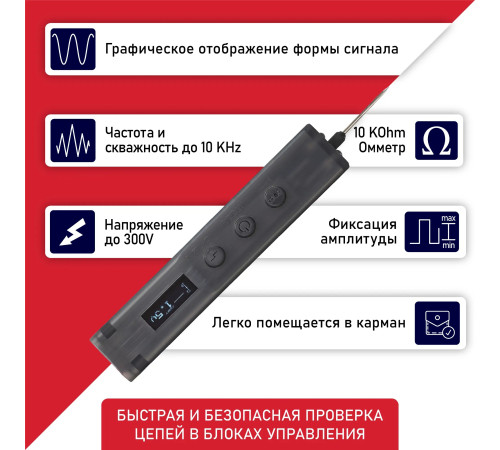

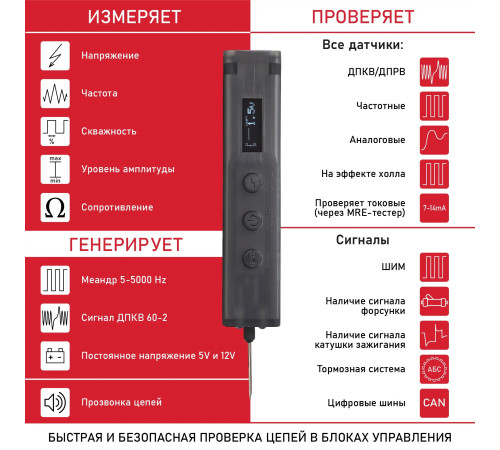

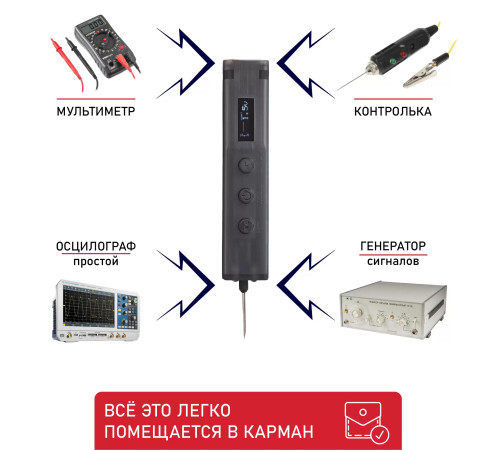

Многофункциональный тестер-измеритель с возможностями осциллографа.
Разработан для автодиагностов и предназначен для быстрой проверки электронных систем автомобиля, анализа параметров электрических сигналов блоков управления, датчиков и исполнительных механизмов. Также может выполнять эмуляцию сигналов датчиков благодаря встроенному генератору.
Поддерживает идентификацию шин CAN и LIN.
Прибор оснащён функцией подачи напряжения 5 В и 12 В на иглу, что позволяет:
-
активировать реле;
-
подавать положительный управляющий сигнал;
-
тестировать маломощные устройства.
Максимальный ток — 150 мА, имеется защита от короткого замыкания и перегрузки.
Комплектация:
-
картонная упаковка с ложементом;
-
инструкция по эксплуатации с техническим паспортом;
-
Контролька 3.0 (Диагност);
-
провод с крокодилом и магнитом;
-
сменная резьбовая игла d=0,8 мм;
-
кабель USB–Type-C для зарядки и прошивки.
Характеристики
| Вес | 0,2 кг |
|---|---|
| Габариты | 30 × 7 × 6 см |
| Генерация постоянного тока (12V ± 5% с током до 0,15А) | да |
| Цвет: | серый полупрозрачный |
| Размер без иглы: | 125х26х23 |
| Вес: | 70 +- 5гр. |
| Длина иглы: | 30 мм |
| Длина провода: | около 1,3 м. |
| Измерение напряжения: | -300…+300V |
| Напряжение прозвонки (зависит от уровня заряда аккумулятора): | 1,5V (не зависит от уровня заряда аккумулятора) |
| Измерение частоты сигналов: | (5-10000) ± 2Hz |
| Резистивная нагрузка: | 50 Ohm |
| Время работы от аккумулятора (зависит от t окружающей среды): | в режиме непрерывного измерения — до 8 часов * При низких температурах время работы может снижаться. |
| Генератор прямоугольных импульсов с регулируемой скважностью: | 5Hz — 5KHz, амплитудой 2,8V |
| Идентификация сигналов CAN-шины: | CAN high speed 500 Kbit/sec, 2.5V |
| Идентификация сигналов LIN-шины со скоростями: | 2400, 9600, 10400, 19200 |
| Защита от перенапряжения: | да |
| Защита генератора от КЗ на массу: | да |
| Защита генератора от замыкания на питание: | да |
| Индикация питающего напряжения: | да |
| Калибровка: | да |
| Режим левша/правша: | да |
| Тип зарядного устройства: | USB type C |
| Фонарик: | да |
| Возможность обновления ПО: | да |
| Индуктивный датчик (встроен в колпачок): | нет |
| Разъем для подключения к плате | Резьбовой контакт |
